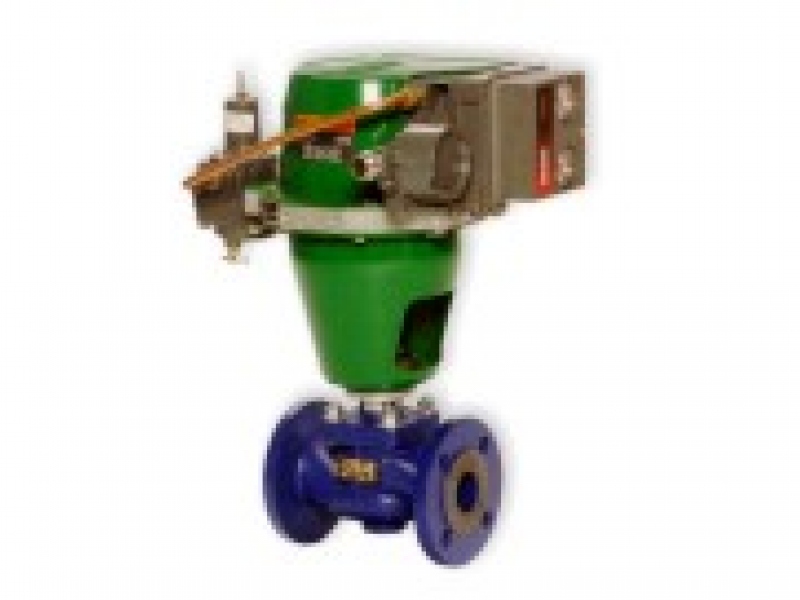

Regulačný ventil

CV 2x0

CV 2x0

Regulačný ventil dvojcestný
UKONČENÁ VÝROBA

Pripojenie: F | PN: 150, 300 | DN: 1/2


Regulačné ventily CV 2x0 sú jednosedlové armatúry určené k regulácii prietoku média. Vzhľadom k širokej škále použitých pohonov sú vhodné pre reguláciu pri nízkych aj vysokých tlakových spádoch pri najrozličnejších prevádzkových podmienkach. Prietokové charakteristiky, Kvs súčinitele a netesnosť zodpovedajú medzinárodnym štandardom.

UKONČENÁ VÝROBA

Prevedenie ventilov:

  • CV 2x0 - dvojcestný regulačný ventil

Ovládanie ventilov:

  • elektromechanické pohony Schiebel
  • elektromechanické pohony Auma
  • elektromechanické pohony EMG-Drehmo
  • elektromechanické pohony Rotork
  • pneumatické a elektrohydraulické pohony SPA Praha
  • pneumatické pohony Fisher-Rosemount

Použitie ventilov:

Tieto ventily sú určené pre použitie v kúrenárskej a klimatizačnej technike, energetike a chemickom priemysle. Podľa prevádzkových podmienok je možné použiť prevedenia ventilov z tvárnej liatiny, oceľoliatiny a z austenitickej nerezovej oceli.

Pracovné médiá:

Ventily rady CV 2x0 sú určené k regulácii prietoku a tlaku kvapalín, plynov a pár, ako je voda, para, vzduch a iné médiá kompatibilné s materiálom telesa a vnútorných častí armatúry. Pre kvalitnú a spoľahlivú reguláciu výrobca doporučuje zaradiť do potrubia pred ventil filter mechanických nečistôt, alebo iným vhodným spôsobom zabezpečiť, že regulované médium neobsahuje abrazívne prímesi alebo iné mechanické nečistoty.

Technická charakteristika ventilov

Konštrukčná rada CV 220 CV 230
Prevedenie Jednosedlový regulačný ventil dvojcestný
Rozsah svetlostí  NPS 1/2 ÷ 6
Menovitý tlak Class 150, Class 300
Materiál telesa Liata uhlíková oceľ A 216 Grade WCB Liata CrMoV oceľ A 217 Grade WC6 Liata koróziivzdorná oceľ A351 Grade CF8M
Rozsah pracovných teplôt -20 ÷ 400°C -20 ÷ 550°C -20 ÷ 550°C
Stavebné dĺžky EN 558-2 rada 37, 38
Pripojovacie príruby ANSI/ASME B16.5
Tesniace plochy prírub ANSI/ASME B16.5 - RF (raised face)
ANSI/ASME B16.5 - RTJ (ring type joint)
Typ kuželky Valcová s výrezmi, tvarovaná, dierovaná
Prietoková charakteristika Lineárna, rovnopercentná, LDMspline®, parabolická
Hodnoty Kvs 0,1 ÷ 360 m3/hod
Netesnosť ANSI/FCI 70-2-1991
Regulačné ventily s tesnením v sedle kov-kov: Class III
Regulačné ventily s tesnením v sedle kov-PTFE: Class IV
Regulačný pomer r 50 : 1
Upchávkové tesnenie O - krúžok EPDM tmax=140°C
DRSpack® tmax=260°C
Expandovaný grafit, Vlnovec tmax=550°C

Dokumenty


Prevedenie ventilov podľa EN noriem

Regulačný ventil dvojcestný/trojcestný
RV 102
16
15 ÷ 50
T
Regulačný ventil dvojcestný/trojcestný
RV 103
16
15 ÷ 50
F
Regulačný ventil dvojcestný/trojcestný COMAR
RV 111
16
15 ÷ 40
T/W/F
Regulačný ventil dvojcestný tlakovo vyvážený
RV 113 R
6, 16, 25
15 ÷ 150
F
Regulačný ventil dvojcestný tlakovo vyvážený (EH pohony)
RV 113 L
6, 16, 25
15 ÷ 150
F
Regulačný ventil trojcestný
RV 113 M
6, 16, 25
15 ÷ 150
F
Regulačný ventil trojcestný (EH pohony)
RV 113 S
6, 16, 25
15 ÷ 150
F
Regulačný ventil dvojcestný tlakovo vyvážený BEE line
RV 122 R
25
15 ÷ 50
T/W/F
Regulačný ventil dvojcestný tlakovo vyvážený s obmedzovačom prietoku BEE line
RV 122 P
25
15 ÷ 50
T/W/F
Regulačný ventil dvojcestný
RV 2x0
10, 16, 25, 40
15 ÷ 400
F
Regulačný ventil dvojcestný reverzný
RV 2x1
16, 40
15 ÷ 150
F
Regulačný ventil dvojcestný tlakovo vyvážený
RV 2x2
10, 16, 25, 40
25 ÷ 600
F
Regulačný ventil dvojcestný reverzný tlakovo vyvážený
RV 2x3
16, 40
25 ÷ 150
F
Regulačný ventil trojcestný
RV 2x4
10, 16, 25, 40
15 ÷ 300
F
Regulačný ventil trojcestný reverzný
RV 2x5
16, 40
15 ÷ 150
F
Regulačný ventil dvojcestný
RV 3x0
16 ÷ 63
15 ÷ 400
W/F
Regulačný ventil dvojcestný tlakovo vyvážený
RV 3x2
16 ÷ 63
15 ÷ 400
W/F
Regulačný ventil dvojcestný
RV 701
16 ÷ 400
25 ÷ 250
W/F
Regulačný ventil dvojcestný s rozšíreným výstupom
RV 702
16 ÷ 400
25 ÷ 250
W/F
Regulačný ventil dvojcestný rohový
RV 805
160 ÷ 400
25 ÷ 100
W
Regulačný ventil dvojcestný Z-prevedenie
RV 806
160 ÷ 400
25 ÷ 100
W
Regulačný ventil dvojcestný rohový s rozšíreným výstupom
RV 902
16 ÷ 630
50 ÷ 250
W
Regulačný ventil dvojcestný
G 45
16 ÷ 100
150 ÷ 400
W/F
Regulačný ventil dvojcestný s rozšíreným výstupom
G 41,G 46
16 ÷ 250
40 ÷ 300
W/F
Regulačný ventil dvojcestný
G 47
125 ÷ 500
125 ÷ 300
W/F
Regulačný ventil dvojcestný (nabiehací)
G 92
400
150
W
Regulačný ventil dvojcestný (nabiehací)
G 93
400
150
W
Regulačný ventil dvojcestný
UKONČENÁ VÝROBA (nahradené ventilmi RV 701)
RV 501
16 ÷ 160
15 ÷ 150
W/F
Regulačný ventil dvojcestný s rozšíreným výstupom
UKONČENÁ VÝROBA (nahradené ventilmi RV 702)
RV 502
16 ÷ 160
25 ÷ 150
W/F
Regulačný ventil dvojcestný
UKONČENÁ VÝROBA (nahradené RV 2x0)
SRV 22
16, 40
200
F

Prevedenie ventilov podľa ANSI / ASME noriem

Regulačný ventil dvojcestný
CV 3x0
150 ÷ 600
1/2
W/F
Regulačný ventil dvojcestný tlakovo vyážený
CV 3x2
150 ÷ 600
1
W/F
Regulačný ventil dvojcestný
UKONČENÁ VÝROBA
CV 2x0
150, 300
1/2
F
Regulačný ventil dvojcestný tlakovo vyvážený
UKONČENÁ VÝROBA
CV 2x2
150, 300
1
F

Vysvetlivky

T - nátrubok s vonkajším resp. vnútorným závitom (podľa typu armatúry)
W - privarovacie konce
F - príruba
