Uzatvárací ventil

SV 3x0

SV 3x0

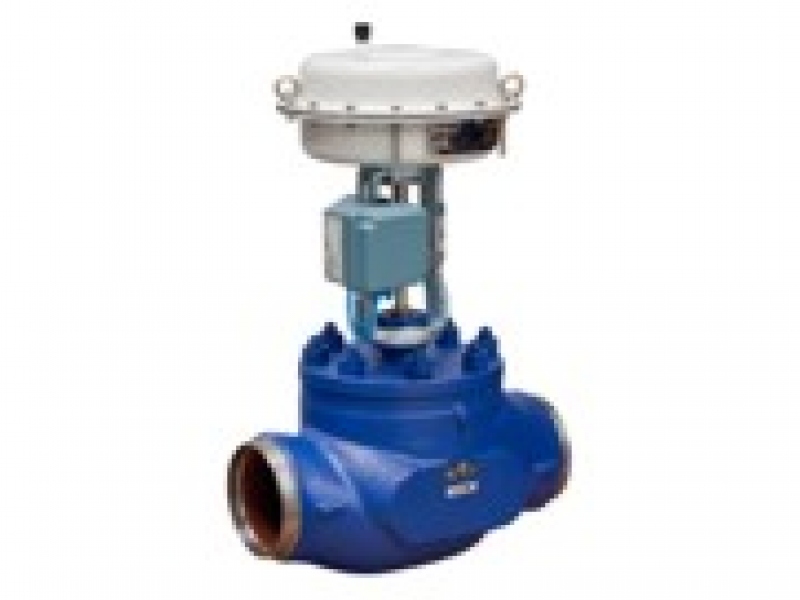

Uzatvárací ventil s pohonom

Pripojenie: W/F | PN: 150 ÷ 600 | DN: 1/2


Regulačné ventily CV32x (Ex) a CV33x (Ex) sú jednosedlové armatúry určené k regulácii prietoku média a uzatváracie ventily SV 320 (Ex) a SV330 (Ex) k uzatváraniu prietoku média. Vzhľadom k širokej škále použitých pohonov sú vhodné pre reguláciu pri nízkych aj vysokých tlakových spádoch pri najrozmanitejších prevádzkových podmienkach. Prietokové charakteristiky, Kvs (Cv) súčinitele a netesnosť zodpovedajú medzinárodnym štandardom. Sú prispôsobené pre pripojenie elektromechanických pohonov, pneumatických pohonov a ručného kolesa.

Prevedenie ventilov:

  • CV3x0 - dvojcestný regulačný ventil priamy
  • CV3x0 Ex - dvojestný regulačný ventil priamy v Ex-ovom prevedení
  • CV3x2 - dvojcestný regulačný ventil priamy tlakovo odľahčený
  • CV3x2 Ex - dvojcestný regulačný ventil priamy tlakovo odľahčený v Ex-ovom prevedení
  • SV3x0 - uzatvárací ventil priamy
  • SV3x0 Ex - uzatvárací ventil priamy v Ex-ovom prevedení

Ovládanie ventilov:

  • elektromechanické pohony ZPA Nová Paka
  • elektromechanické pohony Regada Prešov
  • elektromechanické pohony ZPA Pečky
  • elektromechanické pohony Schiebel
  • elektromechanické pohony Auma
  • elektromechanické pohony Sipos Aktorik
  • elektromechanické pohony Rotork
  • elektromechanické pohony PS Automation
  • pneumatické pohony SPA Praha
  • pneumatické pohony Flowserve
  • ručné koleso

Použitie ventilov:

Ventily CV/SV3xx sú určené pre použitie v kúrenárskej a klimatizačnej technike, energetike a chemickom priemysle. Ventily CV/SV3xx Ex spĺňajú požiadavky II 1/2G IIB TX podľa ČSN EN 13463-1 (6/2009) a ČSN EN 1127-1 (5/2008) a v spojení s vhodnými pohonmi sú určené na použitie v plynárenstve a chemickom priemysle. Podľa prevádzkových podmienok je možné použiť prevedenie ventilov z oceľoliatiny a z austenitickej nerezovej oceli.

Pracovné médiá:

Ventily rady CV/SV3xx sú určené k regulácii (CV3xx) resp. k uzatváraniu (SV3x0) prietoku a tlaku kvapalín, plynov a pár, ako je voda, vodná para, vzduch a iné médiá kompatibilné s materiálom telesa a vnútorných častí armatúry. Ventily rady CV/SV3xx Ex sú určené k regulácii a uzatváraniu prietoku a tlaku technických a vykurovacích plynov a horľavých kvapalín. Pre kvalitnú a spoľahlivú reguláciu výrobca doporučuje zaradiť do potrubia pred ventil filter mechanických nečistôt, alebo iným vhodným spôsobom zabezpečiť, že regulované médium neobsahuje abrazívne prímesi alebo iné mechanické nečistoty.

Technická charakteristika ventilov

Konštrukčná rada CV/SV320 (Ex) CV/SV330 (Ex)
Prevedenie Regulačný/uzatvárací ventil dvojcestný, priamy, jednosedlový
Rozsah svetlostí NPS 1/2" ÷ 16"
Menovitý tlak Class 300, Clas 600 (Class 150, 300 len v privarovacom prevedení)
Materiál telesa Liata oceľ A216 WCC, A217 WC9 Liata koróziivzdorná oceľ A351 CFM8
Materiál sedla:
NPS 1/2" ÷ 2"
NPS 3" ÷ 16"
DIN W.Nr./ČSN
1.4028 / 17 023.6
1.4021 / 17 027.6
DIN W.Nr./ČSN
1.4571 / 17 348.4
1.4581 / 42 2941.4
Materiál kuželky:
NPS 1/2" ÷ 2"
NPS 3" ÷ 6"
NPS 8" ÷ 16"
DIN W.Nr./ČSN
1.4027 / 42 2906.5
1.4021 / 17 027.6
1.4021 / 17 022.6
DIN W.Nr./ČSN
1.4571 / 17 348.4
1.4581 / 42 2941.4
1.4571 / 17 348.4
Rozsah pracovných teplôt 14 ÷ 1020°F (-10 ÷ +550°C)
Stavebné dĺžky Podľa ISA-75.08.01-2002 (R2007) pre prírubové prevedenie
Podľa ISA-75.08.05-2002 (R2007) pre privarovacie prevedenie
Pripojovacie príruby Podľa ASME B16.5-2013
Tesniace plochy prírub RF (Raised Face), RTJ (Ring Joint Face), LFF (Large Female Face),
SFF (Small Female Face), LGF (Large Groove Falce), SGF (Small Groove Face)
(NPS 10", 12" a 16" len privarovacie prevedenie)
Privarovacie konce Podľa ASME B16.25-2012
Typ kuželky Valcová s výrezmi, tvarovaná, dierovaná
Prietoková charakteristika Lineárna, rovnopercentná, LDMspline®, parabolická, uzatváracia
Hodnoty Kvs 0,012 ÷ 1850 US galon/min (0,01 ÷ 1600 m3/hod)
Netesnosť Class III. podľa ANSI/FCI 70-2-2013 (< 0,1% Cv) pre regulačné ventily s tesnením v sedle kov-kov
Class IV. podľa ANSI/FCI 70-2-2013 (< 0,01% Cv) pre uzatváracie ventily
Netesnosť prevedenia Ex Stupeň C podľa ISO 5208:2008
Regulačný pomer r 50 : 1
Upchávkové tesnenie DRSpack® (PTFE) ... tmax=500°F (260°C)
Expandovaný grafit ... tmax=1020°F (550°C)
Vlnovec (DN 15 ÷ 150) ... tmax=1020°F (550°C)

Dokumenty


Prevedenie ventilov podľa EN noriem

Uzatvárací ventil s pohonom
UV 2x0
16, 25, 40
15 ÷ 400
F
Uzatvárací ventil s pohonom
UV 3x0
63 (40)
15 ÷ 400
W/F
Uzatvárací ventil ručný
UV 116
16
15 ÷ 300
F
Uzatvárací ventil ručný
UV 216
25
15 ÷ 200
F
Uzatvárací ventil ručný
UV 2x6
16, 25, 40
15 ÷ 400
F
Uzatvárací ventil ručný s návarom tvrdokovu
UV 2x7
16, 25, 40
15 ÷ 400
F
Uzatvárací ventil ručný/s pohonom
UV 526
63,100,160
10 ÷ 65
W/F
uzatvárací ventil ručný
UKONČENÁ VÝROBA
V 46
400
6, 10
W
Uzatvárací ventil pre atómové elektrárne
A 10
40 ÷ 200
10
W

Prevedenie ventilov podľa ANSI / ASME noriem

Uzatvárací ventil s pohonom
SV 3x0
150 ÷ 600
1/2
W/F
