Chladenie pary

VHP

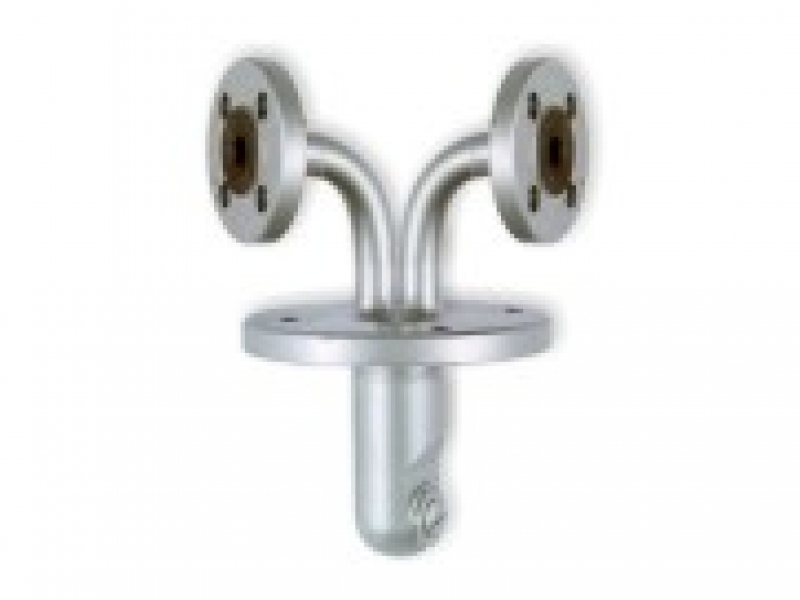

Vstrekovacia hlavica parná

Pripojenie: F | PN: 25 ÷ 100 | DN: 20, 25

Vstrekovacia hlava parná VHP je zariadenie určené k regulácii teploty vodnej pary. VHP je vybavená Lavalovou rozprašovacou tryskou, u ktorej je vstrekovaná voda rozprašovaná kinetickou energiou hnacej pary expandujúcej v tryske. Použité usporiadanie umožňuje jemné rozprášenie už od minimálnych prietokov chladiacej vody, závislých predovšetkým na regulačnom rozsahu predradeného ventilu, ktorým je regulované množstvo chladiacej vody.

Prevedenie hlavy:

VHP je dodávaná v prírubovom prevedení s pripojovacou prírubou DN 80 pre pripojenie k parovodu. Ostatné rozmery sú prispôsobené požiadavkám zákazníka a musia byť predom špecifikované v kúpnej zmluve.

Použitie hlavy:

VHP slúži k presnej a úspornej regulácii teploty vodnej pary. Je určená predovšetkým pre priemyselné aplikácie, ako je výroba nízkotlakej pary v teplárenstve alebo výroba pary pre technologické procesy. Najvyššie dovolené pracovné pretlaky sú určené podľa ČSN 10 0010 (7/1990).

Pracovné médiá:

VHP je určená pre vstrekovanie chladiacej vody bez mechanických nečistôt. Použitie VHP pre ostatné pracovné látky je nutné zvažovať podľa použitých materiálov prichádzajúcich do styku s médiom a je vhodné ho vždy konzultovať s výrobcom.

Technická charakteristika ventilov
